應用

廣泛應用于自動化數控加工中心、伺服電機和伺服編碼器等拖鏈系統的信號和控制。采用符合EMC要求的銅絲屏蔽，可防止電磁干擾。適用于干燥和潮濕的室內外環境，以及起重機和輸送設施等領域，用于自動化生產工序中的數據傳輸、測量、反饋、編碼器、旋轉變壓器、轉速計、信號和系統應用。

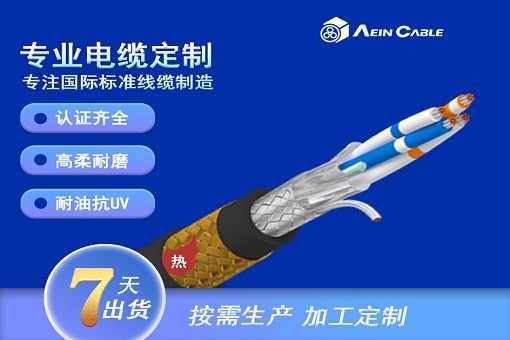

結構

導體材料:裸銅

導體等級: 符合 DIN VDE 0295 6類導體或.IEC 60228 6類導體

芯線絕緣: PVC-J-70-001(7088B)

內護套: PVC填充料

屏蔽: 銅絲編織屏蔽 屏蔽密度80%

外護套: DOPVC-H-70-002(B-70A)

特性

UV耐臭氧和耐候性符合EN 50396 和 HD 605 S2

耐冷卻液、微生物、弱酸堿

技術參數

額定電壓: 25及以上: 0.6/1KV、0.75至16: 300/500V:0.5及以下300/300V

測試電壓: 3500V 、2000V、1500V

導體電阻: +20°C 符合 DIN VDE 0295 6類導體或IEC 60228 6類導體

zui小彎曲半徑 固定: 4 x d；移動: 7.5 x d

移動速度: 自支撐: max.1.5 m/s,滑行: max.1 m/s

導線長度: 自支撐/滑行 max.400 m

加速度: max.100 m/s2

彎曲循環: < 20 次/Min. 壽命>500萬次
